概述
LD-5100系列單回路數字顯示控制儀針對現場溫度、壓力、液位、速度等各種信號進行采集、顯示、控制、遠傳、通訊、打印等處理，構成數字采集系統及控制系統，廣泛運用于電力、石化、冶金、輕工、制藥、航空等諸多領域。
單路輸入，雙屏LED數碼顯示，且帶有光柱模擬指示功能(0～100%)。
具備36種信號輸入功能，可任意選擇輸入信號類型，0.2%級測量精度。
熱電阻熱電偶信號分辨率可切換:1℃或0.1℃。
具備“上下限報警”、“延遲報警”、“斷線報警”、“閃爍報警”等報警功能,帶LED報警燈指示。
具有電壓、電流變送輸出信號可選。
支持RS485、RS232串行接口，采用標準MODBUS RTU通訊協議。
儀表可帶RS232C打印功能，具有手動打印、定時打印、報警打印等功能。
帶DC24V饋電輸出，為現場變送器配電。
輸入、輸出、電源、通訊相互之間采用光電隔離技術。

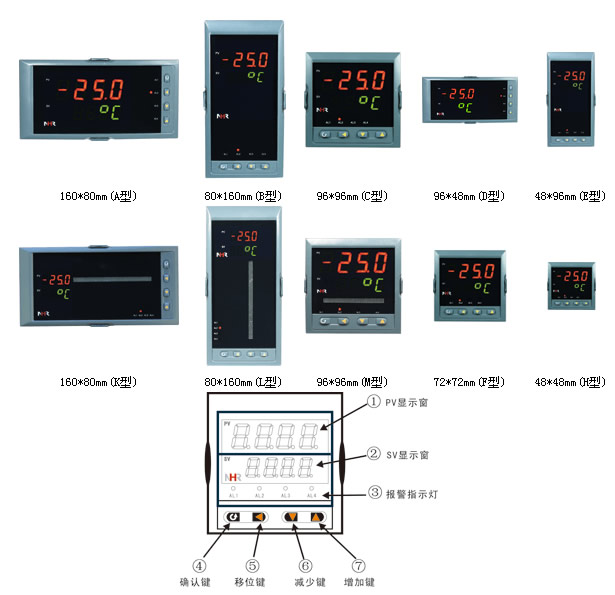

具備多種外形尺寸及樣式供用戶選擇。
參數設定密碼鎖定、參數設置斷電永久保存，具備參數恢復出廠設定功能。
本資料僅供參考，為不斷提高產品性能，本網站中所有圖片及性能參數如有改動，恕不另行通知，敬請諒解！本公司保留對所有技術參數和圖片的最終解釋權。

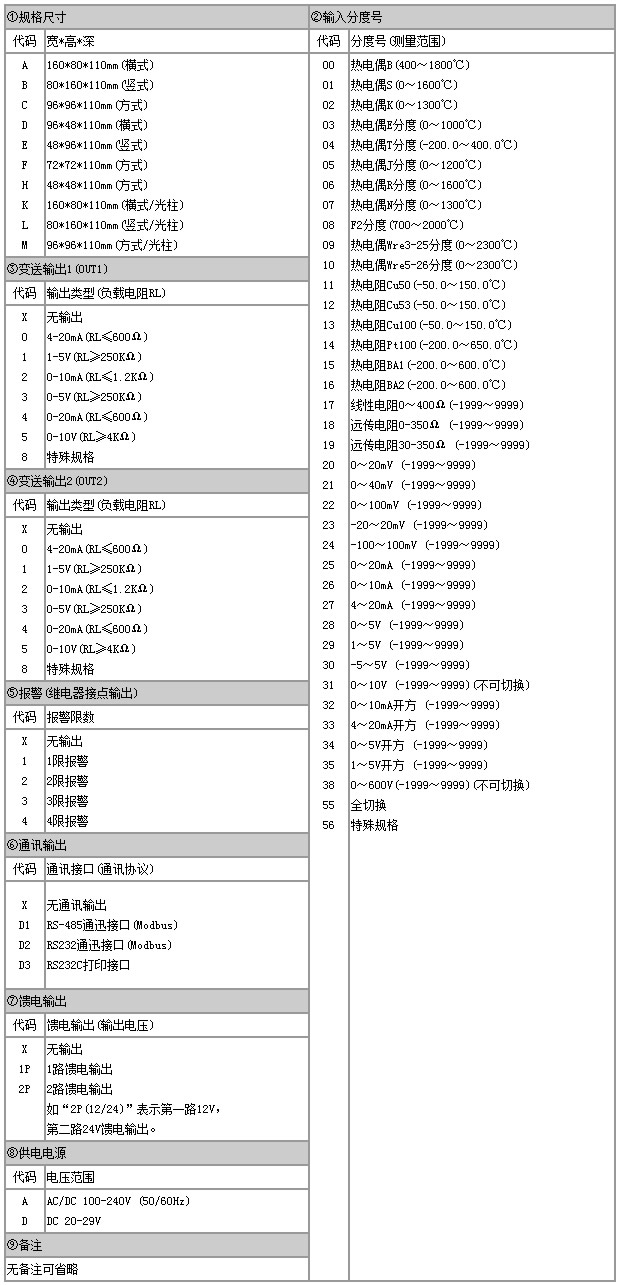

儀表選型
LD-5100□-□-□/□/□/□/□( )-□-( )
① ② ③ ④ ⑤ ⑥ ⑦⑧ ⑨
備注：

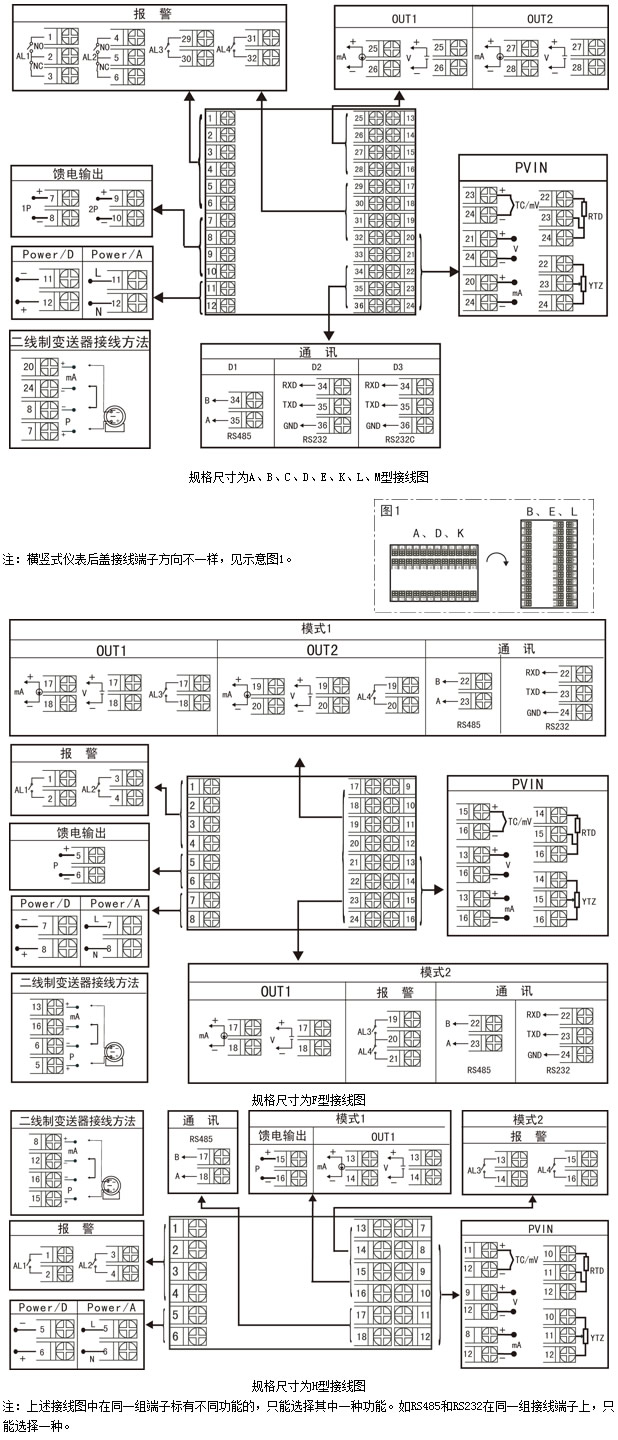

1、選型時請根據接線圖來選擇功能，由于尺寸小的儀表接線端子少帶不了全功能，有的功能在同組端子上只能選擇其中一種功能；
2、規格尺寸為F型的儀表不帶RS232C打印接口；
規格尺寸為H型的儀表不帶RS232通訊接口和RS232C打印接口，輸入分度號不可選擇38:0～600V；
3、規格尺寸為H型以及接線端子25-36間帶報警功能的D、E型儀表，繼電器觸點容量為AC125V/0.5A、DC24V/0.5A，其它規格尺寸的儀表繼電器觸點容量為AC220V/2A、DC24V/2A。
4、選型時必須完整，沒有選到的功能項不能省略，必須用“X”補上。
例1：LD-5100A-55-0/X/2/D1/1P(24)-A
