概述:
LD-5700系列多回路測量顯示控制儀針對現場溫度、壓力、液位、速度等各種信號進行采集、顯示、控制、遠傳、通訊、 打印等處理，構成數字采集系統及控制系統，適用于需要進行多測量點巡回檢測的系統。

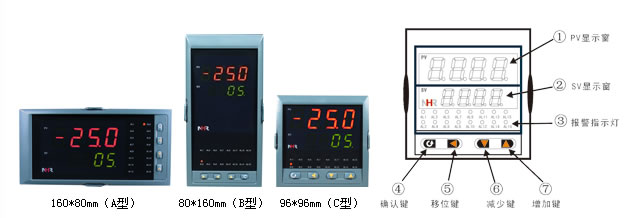

★雙屏LED數碼顯示，PV顯示測量值，SV顯示當前通道號。
★可巡回檢測8路或16路測量信號，各輸入通道測量信號互不干擾。
★具備36種信號輸入功能，各通道可同時輸入不同的信號類型；0.2％級測量精度。
★報警方式可選擇“統一報警輸出”、“分別報警輸出”；“統一報警輸出”時通過參數設置可選擇帶記憶報警和不帶記憶報警功能，儀表面板帶LED報警指示燈。
★變送輸出方式可以選擇“統一變送輸出”、“分別變送輸出”、“按指定輸入通道的采樣值變送”、“16路采樣值加權平均變送”、“16路輸入最大值變送”、“16路輸入最小值變送”。
★儀表數據刷新周期2秒/16路。
★支持RS485、RS232串行接口，采用標準MODBUS RTU通訊協議。
★儀表可帶RS232C打印功能，具有手動打印、定時打印、報警打印功能。
★帶DC24V饋電輸出，為現場變送器配電。
★輸入、輸出、電源、通訊相互之間采用光電隔離技術。
★參數設定密碼鎖定，參數設置斷電永久保存，具備參數恢復系統原始設置功能

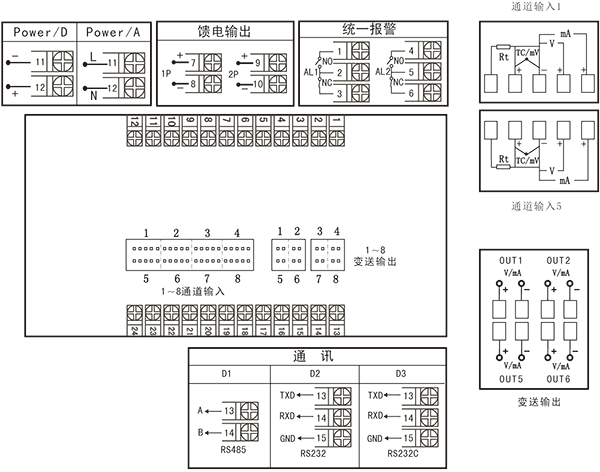

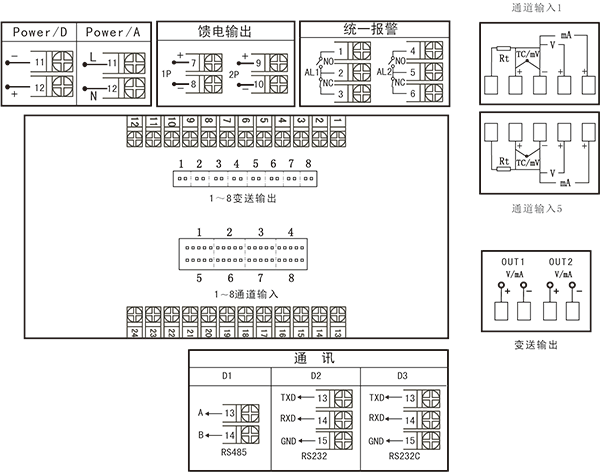

儀表接線圖

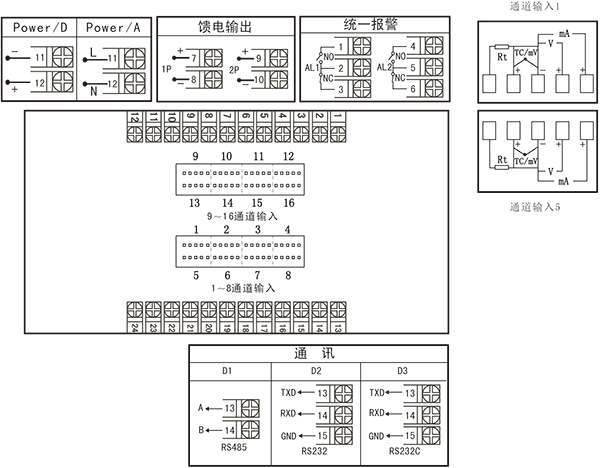

A、B、C型統一報警接線圖

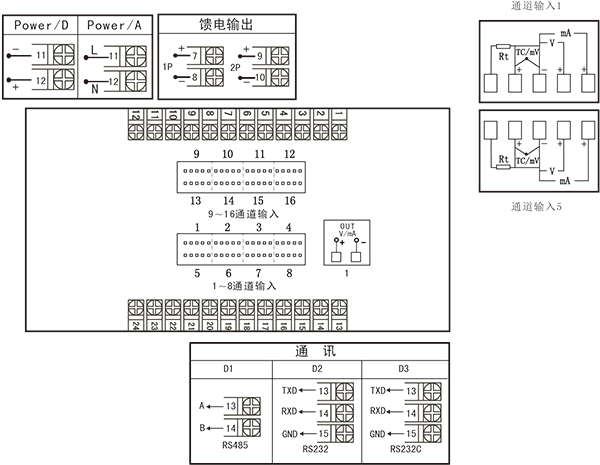

A、B型統一變送接線圖

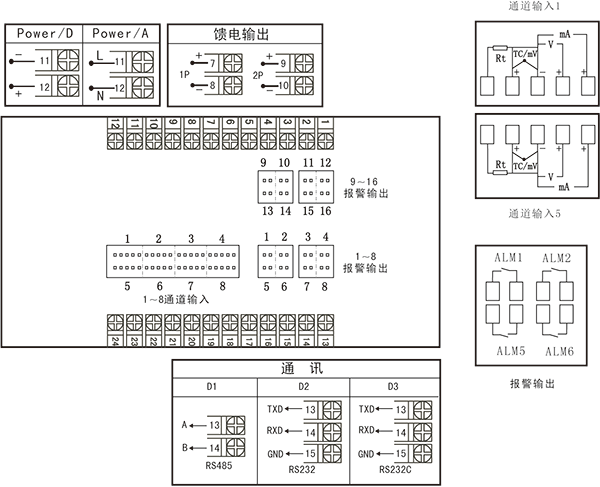

A、B型分別報警接線圖
A、B型分別變送接線圖

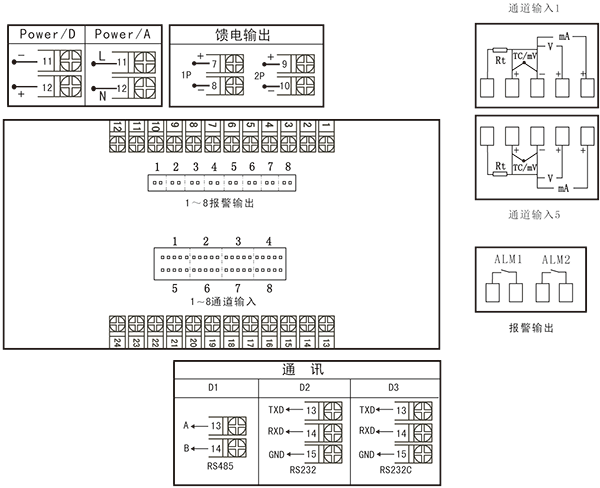

C型分別報警接線圖
C型分別變送接線圖
注：統一變送輸出的接線端子在1號輸出端子上。
本資料僅供參考，為不斷提高產品性能，本網站中所有圖片及性能參數如有改動，恕不另行通知，敬請諒解！本公司保留對所有技術參數和圖片的最終解釋權。

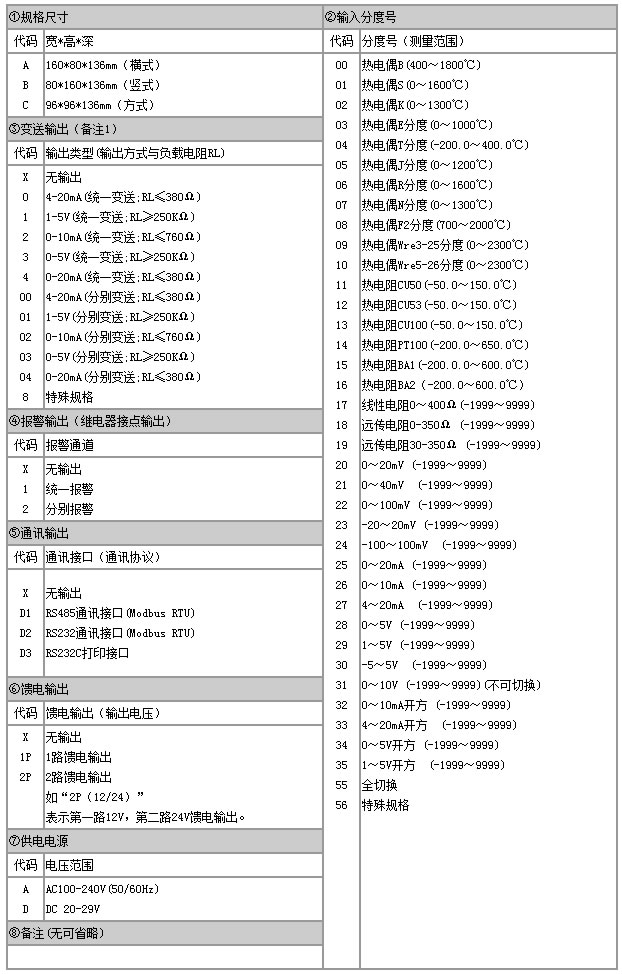

儀表選型
LD-5710□-□-□/□/□/□( )-□-( )八回路
① ② ③ ④ ⑤ ⑥ ⑦ ⑧
LD-5720□-□-□/□/□/□( )-□-( )十六回路
① ② ③ ④ ⑤ ⑥ ⑦ ⑧
| 備注： |
| 1、①：因為儀表的分別變送輸出口與分別報警口是共用的，所以可按以下方式選擇： a、統一變送輸出+統一報警輸出 b、分別變送輸出+統一報警輸出 c、分別報警輸出 ②：LD-5720 十六路輸入儀表不帶分別變送和分別報警功能。 ③：儀表供電電源為D（DC20～29V）時，不帶分別變送和分別報警功能。 ④：LD-5720C 十六路輸入規格尺寸為96*96mm的儀表無變送輸出，報警輸出只能選擇統一報警。 2、分別報警輸出最多16路，分別變送輸出最多8路 3、選型時請根據接線圖來選擇功能，有的功能在同組端子上只能選擇其中一種功能。 4、選型時必須完整，沒有選到的功能項不能省略，必須用“X”補上。 例1：LD-5710A-27-0/1/X/X-A(統一變送輸出/和統一報警輸出) 例2：LD-5720A-14-X/1/D1/X-A(統一報警輸出) 例3：LD-5710A-14-X/2/D1/X-A(分別報警輸出) 例4：LD-5710A-14-00/X/D1/X-A(分別變送輸出) |
